Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S

Код: 9482

Под заказ

Описание и характеристики

Отзывы 0

Описание и характеристики

Описание

НАЗНАЧЕНИЕ:

Вертикальные многоцелевые обрабатывающие центры TOPMILL 650S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Станок выполняет такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

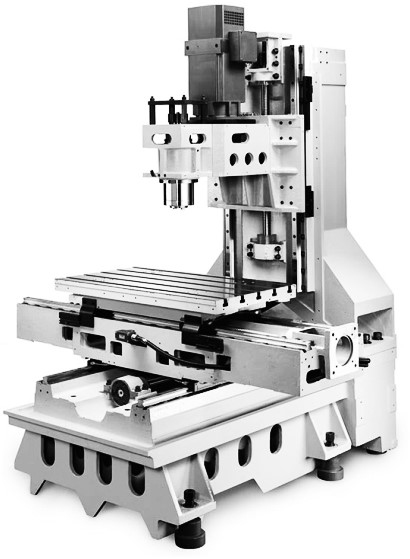

	ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

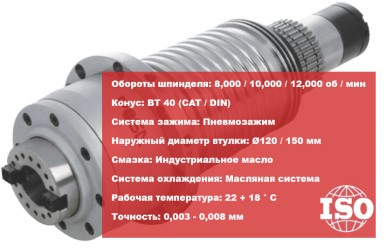

	ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ) Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань). Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.
	МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 16 ЕДИНИЦ OKADA (ТАЙВАНЬ) Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

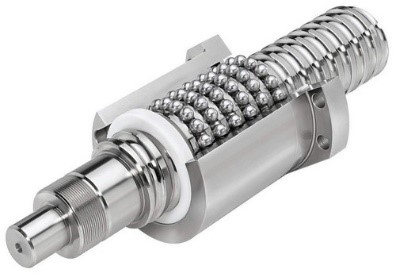

	ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
	ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ) Высокая технологичность; Продолжительный период эксплуатации; Высокие скорости перемещения; Высокая несущая способность; Простота смазки и взаимозаменяемость.
	СИСТЕМА УПРАЛЕНИЯ SIEMENS 808D ADVANCED ОСОБЕННОСТИ: Обработка с поддержкой до 4-ти осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y); Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов; Наилучшее соотношение производительности и стоимости. ПРЕИМУЩЕСТВА: Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм; Функция мгновенного снятия момента с вала двигателя для обеспечения безопасности при аварийных ситуаций - Safe Torque Off (STO); Обратная связь по положению; Удобство и простота ввода в эксплуатацию. Наличие шаблонов и примеров для токарных и фрезерных станков с ЧПУ.
	ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ SIEMENS Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.

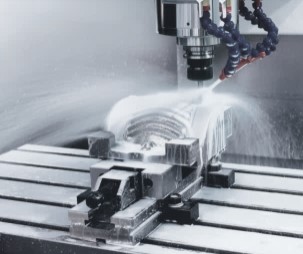

	СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ Предназначена для охлаждения инструмента во время обработки.
	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.
	ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ На направляющих перемещения рабочего стола.

Размер рабочего стола: 800 х 420 мм
Наибольшая нагрузка на стол: 500 кг
Мощность электродвигателя: 5,5 / 7,5 кВт
Вес: 4300 кг

№	Наименование	Спецификация	Информация
1	Шпиндель	BT40	POSA VOLIS (Тайвань)
2	Магазин автосмены инструмента	BT40 - 16T	OKADA (Тайвань)
3	ШВП по оси Х	4012 / P4	HIWIN (Тайвань)
4	ШВП по оси Y	4012 / P4	HIWIN (Тайвань)
5	ШВП по оси Z	4012 / P4	HIWIN (Тайвань)
6	Подшипник винтовой		NSK / FAG (Япония)
7	Муфта
8	Насос-кулант		Китай
9	Автоматическая система смазки		Китай
10	Пневмосистема		AirTac (Тайвань)
11	Линейные направляющие квадратного сечения по оси Х	45 мм	HIWIN (Тайвань)
12	Линейные направляющие квадратного сечения по оси Y	45 мм	HIWIN (Тайвань)
13	Линейные направляющие квадратного сечения по оси Z	45 мм	HIWIN (Тайвань)

Технические характеристики

Бренд

MetalTec

Перемещение по оси X, мм

650

Перемещение по оси Z, мм

510

Перемещение по оси Y, мм

450

Точность позиционирования, мм

177 0,005

Модель

TOPMILL 650S

Вес, кг

4300

Tпазы стола, мм

18 x 80 x 5

Быстрые перемещения по осям Х / Y / Z, мм/мин

24 000 / 24 000 / 20 000

Давление воздуха, МПа

0,6

Емкость магазина инструмента

16

Максимальная длина устанавливаемого инструмента, мм

300

Максимальный вес устанавливаемого инструмента, кг

15

Максимальный диаметр устанавливаемого инструмента, мм

100

Мощность электродвигателя главного привода (пост. / 30 мин.), кВт

5,5 / 7,5

Наибольшая нагрузка на стол, кг

500

Направляющие перемещения, X / Y / Z

Линейные направляющие (С3)

Напряжение, В / Частота, Гц

380 177 10 / 50 177 10

Обороты шпинделя, об/мин

8000

Общая установленная мощность, кВт

20

Повторяемость, мм

177 0,003

Размеры рабочего стола, мм

800 x 420

Расстояние от торца шпинделя до поверхности рабочего стола, мм

150 660

Расстояние от шпинделя до колонны, мм

470

Серводвигатели SIEMENS, X / Y / Z/, нм

7,5 / 7,5 / 15

Скорость обработки, мм/мин

1 10 000

Тип хвостовика инструмента

ВТ40

Шариковинтовые пары, X / Y / Z

4012 / 4012 / 4012 / Класс точности P4

Высота, мм

2500

Длина, мм

2350

Ширина, мм

2270
