Токарный станок MetalTec SL 788 x 1000

Код: 9281

Под заказ

Описание и характеристики

Отзывы 0

Описание и характеристики

Описание

НАЗНАЧЕНИЕ:

Универсальные токарно-винторезные станки SL 788 x 1000 предназначены для выполнения токарных работ, для нарезания модульных, метрических и дюймовых резьб с широким диапазоном шагов. Станок обладает современными техническими характеристиками и высокопроизводительными узлами, что позволяет использовать его для обработки деталей с высокой точностью и качеством.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки SL 788 x 1000 используются для производства различных типов валов, шестерён, дисков на автомобильных, локомотивостроительных и других производствах.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Массивная конструкция станины из чугуна гарантирует работу без вибрации.
Макс размеры заготовки Ø 738 - 1500 мм.
Шлифованные направляющие.
Плавное изменение частоты вращения шпинделя.
Цифровая индикация частоты вращения.
Регулировка зазоров направляющих при помощи клиновых планок.
Защитный экран патрона с концевым выключателем.
Обрезиненные опоры станка предотвращают скольжение.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

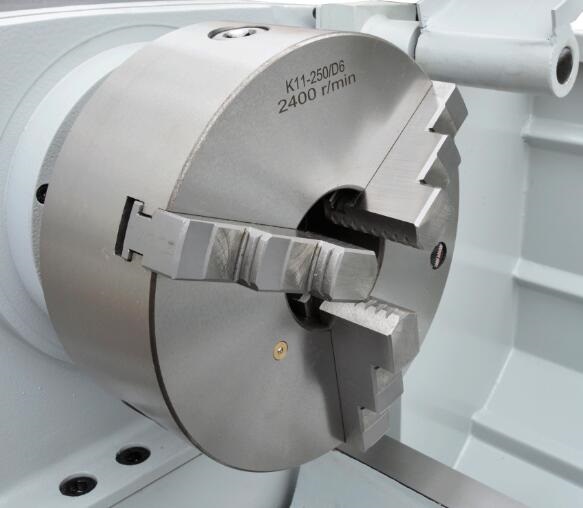

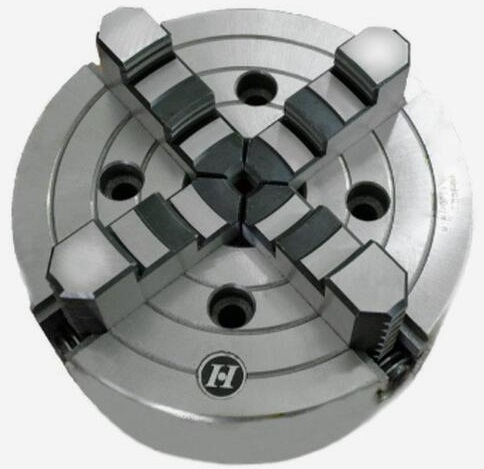

	ТОКАРНЫЕ ПАТРОНЫ И ПЛАНШАЙБЫ Левое и правое вращение шпинделя для нарезания резьбы. Шпиндель с роликовыми подшипниками. Зажимной патрон токарного станка можно закрыть защитным экраном для безопасности оператора. 3-х кулачковый и 4-х кулачковая планшайба поставляются в стандартной комплектации.

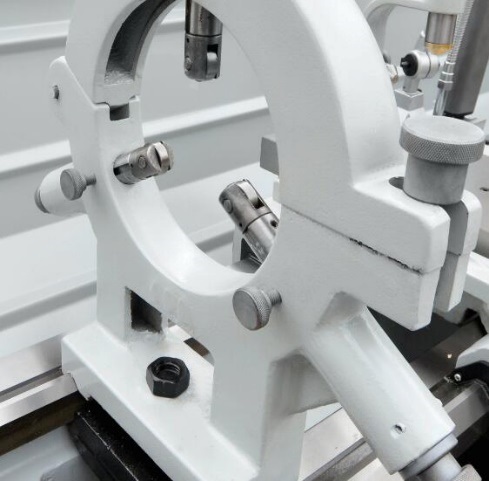

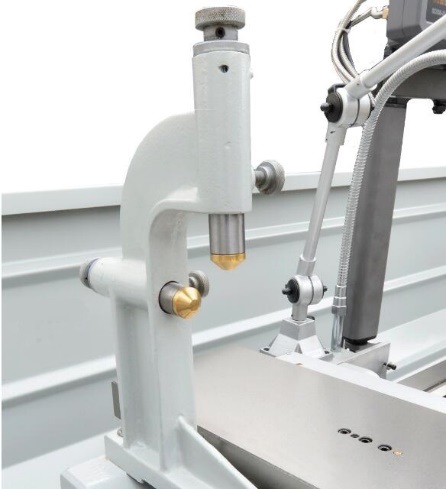

	ПОДВИЖНЫЙ И НЕПОДВИЖНЫЙ ЛЮНЕТЫ Люнеты в значительной степени влияют на точность обработки: погрешности геометрической формы базовой (подлюнетной) поверхности переносятся на обрабатываемую поверхность.
	МОЩНЫЙ ДВИГАТЕЛЬ Мощный двигатель для стабильной и высокой производительности. Приводит в движение шпиндель, обеспечивая оптимальную скоростью вращения детали, надежно закрепленной в токарном патроне или планшайбе. 2 диапазона плавного изменения частоты вращения шпинделя. Надежная работа на протяжении всего срока эксплуатации.

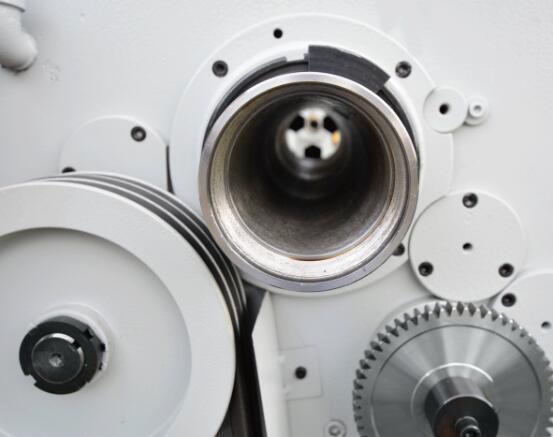

	ПРОХОДНОЕ ОТВЕРСТИЕ В ШПИНДЕЛЕ Проходное отверстие в шпинделе большого диаметра позволит значительно увеличить варианты применения и эксплуатации станка.

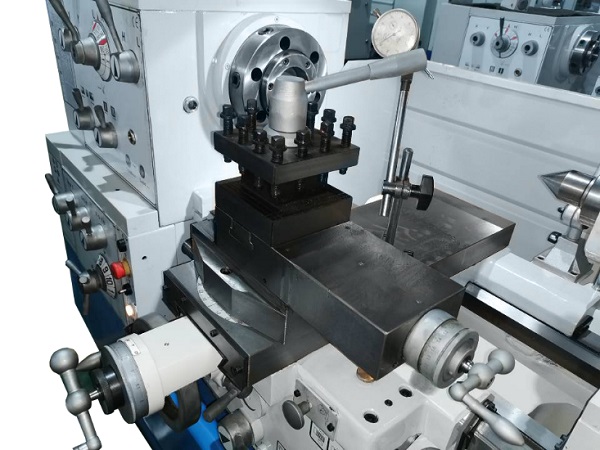

	СУППОРТ И РЕЗЦЕДЕРЖКА Мощный суппорт с универсальной 4-х позиционной резцедержкой для надежной фиксации токарных резцов и державок. Регулировка зазоров направляющих при помощи клиновых планок. Чугунная станина станка придает устойчивость и сводит на нет рабочие вибрации.

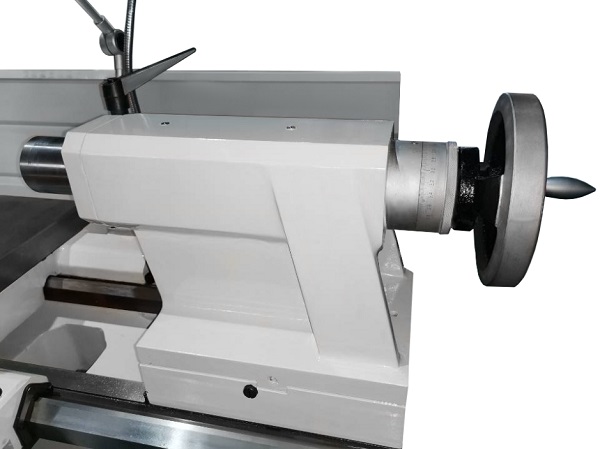

	ЛИТАЯ ЗАДНЯЯ БАБКА И ЦЕНТА Чугунная цельнолитая задняя бабка с возможностью установки вращающихся центров. Задняя бабка с регулировкой смещения для обточки конусов.

Ø обработки над станиной: 560 мм
Расстояние между центрами: 1000 мм
Ø отверстия в шпинделе: 80 мм
Мощность двигателя: 7,5 кВт
Вес: 2740 кг

3-кулачковый патрон 200 мм.
4-кулачковый патрон 250 мм.
Система охлаждения.
Вспомогательный источник света.
Педаль остановки в случае возникновения сбоя обработки.
Неподвижный люнет.
Подвижный люнет.
Быстросменный инструментальный держатель резцов.
Инструмент для обслуживания станка.

Технические характеристики

Бренд

MetalTec

Диаметр обработки над станиной, мм

560

Ширина станины, мм

350

Скорость вращения шпинделя, об/мин

25 1600

Конус шпинделя

MT 7

Диаметр пиноли задней бабки, мм

75

Ход пиноли задней бабки, мм

180

Вес (брутто), кг

2740

Вес (нетто), кг

2370

Диаметр обработки со съёмным мостиком, мм

788

Мощность двигателя, КВТ

7,5

Диаметр отверстия в шпинделе, мм

80

Диаметральная резьба, DP

4 112

Диапазон поперечной передачи, мм/об

0,020 0,573

Длина выемки (ГАП), мм

200

Количество диаметральных резьб, шт.

50

Макс. сечение режущего инструмента, мм

25 х 25

Макс. ход верхнего суппорта, мм

130

Макс. ход крестового суппорта, мм

326

Метрическая резьба, мм

0,2 14

Модель

SL 788 x 1000

Мощность двигателя подачи СОЖ, кВт

0,1

Размер конусного отверстия пиноли задней бабки

MT 5

Количество скоростей шпинделя, шт

12

Торец шпинделя

D 1 8

Шаг подающего винта, мм

6

Расстояние между центрами, мм

1000

Диапазон продольной подачи, мм/об

0,059 1,646

Количество метрических резьб, шт

47

Количество продольных подач, шт

35

Дюймовая резьба, TPI

2 112

Количество дюймовых резьб, шт

60

Количество поперечных подач, шт

35

Количество модульных резьб, шт

34

Модульная резьба, MP

0,1 7

Высота, мм

1820

Длина, мм

2960

Ширина, мм

1130
